Ausgabe der ÜBK 25 für das LFU Bayern mit KTS 2.0 unter ArcGIS



Thema:   Ausgabe der ÜBK 25 für das LFU Bayern mit KTS 2.0 unter ArcGIS

Ansprechpartner:   GISCON geo.engineering.gmbh

Kurzbeschreibung:   Umsetzung der Übersichtsbodenkarte von Bayern 1:25.000 unter Verwendung von KTS 2.0 (Pilotprojekt zur Erstellung landesweiter thematischer Kartenwerke)


Auftraggeber:   Bayerisches Landesamt für Umwelt, Hof


Umsetzungszeitraum:   2011 - 2012


Details / Beschreibung:   Im Rahmen einer deutschlandweiten Ausschreibung wurde GISCON mit der Erstellung einer ArcGIS-Erweiterung zur automatischen Ausgabe geowissenschaftlicher Kartenserien beauftragt.

Nach Umsetzung der geforderten funktionalen Erweiterungen und Anpassung des Geographischen Informationssystems ArcGIS 10 wurde im Rahmen des mit beauftragten Pilotprojektes die Konfiguration und automatische Ausgabe der Übersichtsbodenkarte von Bayern 1:25000 erfolgreich abgewickelt.

Der bisherige Produktionsablauf der ÜBK25 erfolgte für Kartenerstellung und Kartenausgabe manuell. Die erwartete mehrmonatige Produktionszeit bei händischer Abwicklung wurde durch den Einsatz des KTS 2.0 auf wenige Tage reduziert.

Anforderungen

Für die Konfigurierung der vorhandenen Standard-Software KTS nach kundenspezifischen Anforderungen waren zentral:

  1. Die Umsetzung sehr anspruchvoller kartographischer Anforderungen, u.a. für Legendenerstellung, Tabellenerstellung, Ausrichtungsregeln.
  2. Die Realisierung eines absolut stabil laufenden Tools, mit dem mehrere hundert Karten komplett in einem Lauf ausgegeben werden können.


Lösung

Mit KTS werden die kartographisch aufwändigen thematischen Karten jetzt vollautomatisch aus einer einzelnen MXD erstellt. Dabei wird ebenfalls automatisch eine blattspezifische (dynamische) Legende aus einer Generallegende (lag in einer SQL-DB vor) je Einzelblatt erstellt.

Für das neue Layout wird die daraus resultierende neue Blattgröße auf Basis der konfigurierbaren Kachelung berechnet und der Blattschnitt (Faltmarken / Schnittmarken) je Einzelblatt generiert.

Ablauf

  • Übernahme des thematischen Layouts
  • Parametrisierung mit KTS-Layout-Generator Standard
  • Konvertierung der Generallegende in eine XML-Struktur
  • kundenspezifische Koordinatenrahmen (KTS-Spezialtool 'Koordinatenrahmen')
  • unterbrechungsfreie Ausgabe von mehr als 600 großformatigen komplexen Karten (Raster- und Vektorinformationen)



Folgende KTS-Komponenten kommen zum Einsatz:

Kernkomponenten:

Spezial-Tools:



Hintergrund

Im Rahmen des EU-Projekts IOGI (Informationsoffensive Oberflächennahe Geothermie) sollen geowissenschaftliche Grundlagenkarten als pdf-Download bereitgestellt werden. Voraussetzung dafür war die Beschleunigung der Produktion geowissenschaftlicher Kartenserien am LFU.

Die Übersichtsbodenkarte von Bayern 1:25.000 (ÜBK25) ist das Basiskartenwerk der bodenkundlichen Landesaufnahme und soll bis 2015 flächendeckend für ganz Bayern erfasst sein. Die ÜBK25 ist als bayernweite Kartenserie bestehend aus 613 Einzelblättern geplant und dem Typ V der am LfU produzierten blattschnittbezogenen Kartenserien zuzuordnen.

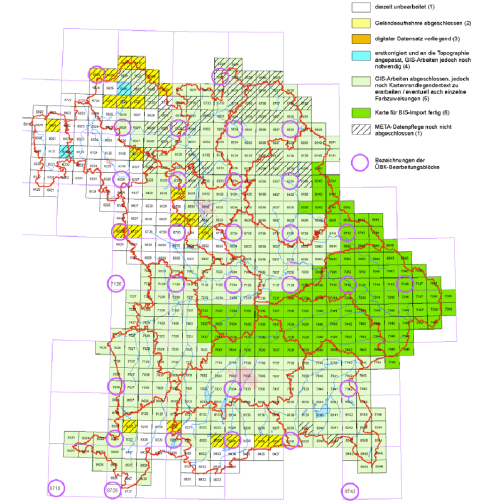

 uebk bayernStand der ÜBK25-Bearbeitung in Bayern Juli 2009


Der aktuelle Produktionsablauf der ÜBK25 am LfU ist unterteilt in Datenerfassung, Dateneditierung, Kartenerstellung und Kartenausgabe. Die Datenerfassung und Editierung erfolgt im Coverage-Format innerhalb der ArcINFO Workstation. Für die händische Kartenerstellung und Kartenausgabe unter ArcGIS existierten entsprechende Datengrundlagen und ein konzeptioneller Arbeitsablauf, der aber nicht praktiziert wurde.

Produktionsablauf_altGrober Ablaufplan der ÜBK25 Produktion


Die Datenerfassung und Dateneditierung soll bis zum Abschluss der bayernweiten Datenerfassung in der ArcINFO Workstation erfolgen. Im Anschluss werden die Daten in eine ESRI Geodatabase überführt. Kartenerstellung und Kartenausgabe erfolgt mit dem angepassten KTS.


Mehr Informationen

Abstrakt (pdf-Download 0,2 MB): Automatische Produktion geowissenschaftlicher Karten am bayerischen Landesamt für Umwelt (Mathias Boedecker, LFU Bayern, 2012)

Poster englisch (pdf-Download 0,8 MB): Automated Production of Geoscientific Map Series at the Bavarian Environment Agency (Mathias Boedecker, LFU Bayern, 2012 / Poster zur EUREGEO 2012)
